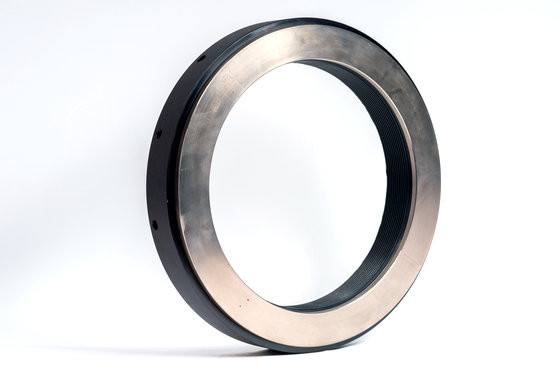

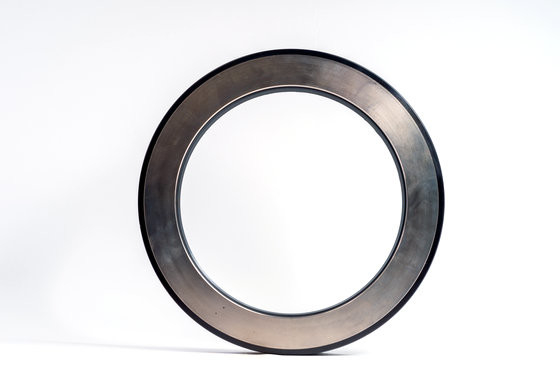

Hydraulische moeren voor installatie en verwijdering
Installeren:
Hydraulische moeren worden over het algemeen gebruikt om middelgrote en grote lagers met conische boringen te monteren.Met AIS-tools en -technieken helpt een gecontroleerde en nauwkeurige manier om lagers correct te installeren de levensduur van lagers te verlengen.De gebruikte technologie kan dus ook worden gebruikt voor andere ringvormige componenten zoals tandwielen en spoorwielen.
demontage:
Lagers en soortgelijke componenten worden op een veilige en gecontroleerde manier van conische assen verwijderd, meestal met behulp van ALS hydraulische gereedschappen en technieken.Allerson biedt een uitgebreide lijn gereedschappen en accessoires voor het verwijderen van lagers en componenten die de veiligheid van werknemers verhogen en tegelijkertijd de kans op schade aan componenten verkleinen.
Hydraulische montage- en demontagetechniek maakt het volgende mogelijk:
1. Meer controlemethoden om de nauwkeurigheid te behouden.
2. Verminder het risico op schade aan lagers, componenten en assen.
3. Bespaar mankracht en verbeter de veiligheid van operators.
Ook het verwijderen van een lager gemonteerd op een adapter of trekhuls is vaak een lastige en tijdrovende klus.Het gebruik van ALS hydraulische moeren kan deze problemen verminderen.De hydraulische olie wordt via de hydraulische pomp in de hydraulische moer geïnjecteerd en de zuiger wordt naar buiten geduwd onder invloed van hydraulische druk, wat voldoende is om de conische huls los te maken.
Technische data:
| Type |
G |
D1 mm |
D2 mm |
D3 mm |
B mm |
B1 mm |
Deplacement du piston is toegestaan mm |
Oppervlakte van de zuiger mm2 |
gewicht kg |
| HMV 10E | M50x1.5 | 50,5 | 104 | 114 | 38 | 4 | 5 | 2900 | 2.7 |
| HMV 11E | M55x2 | 55,5 | 109 | 120 | 38 | 4 | 5 | 3150 | 2,75 |
| HMV 12E | M60x2 | 60,5 | 115 | 125 | 38 | 5 | 5 | 3300 | 2.8 |
| HMV 13E | M65x2 | 65,5 | 121 | 130 | 38 | 5 | 5 | 3600 | 3 |
| HMV 14E | M70x2 | 70,5 | 127 | 135 | 38 | 5 | 5 | 3800 | 3.2 |
| HMV 15E | M75x2 | 75,5 | 132 | 140 | 38 | 5 | 5 | 4000 | 3.4 |
| HMV 16E | M80x2 | 80,5 | 137 | 146 | 38 | 5 | 5 | 4200 | 3.7 |
| HMV 17E | M85x2 | 85,5 | 142 | 150 | 38 | 5 | 5 | 4400 | 3.75 |
| HMV 18E | M90x2 | 90,5 | 147 | 156 | 38 | 5 | 5 | 4700 | 4 |
| HMV 19E | M95x2 | 95,5 | 153 | 162 | 38 | 5 | 5 | 4900 | 4.3 |
| HMV 20E | M100x2 | 100,5 | 158 | 166 | 38 | 6 | 5 | 5100 | 4.4 |
| HMV 21E | M105x2 | 105,5 | 163 | 172 | 38 | 6 | 5 | 5300 | 4.65 |
| HMV 22E | M110x2 | 110,5 | 169 | 178 | 38 | 6 | 5 | 5600 | 4,95 |
| HMV 23E | M115x2 | 115,5 | 174 | 182 | 38 | 6 | 5 | 5800 | 5 |
| HMV 24E | M120x2 | 120,5 | 179 | 188 | 38 | 6 | 5 | 6000 | 5.25 |
| HMV 25E | M125x2 | 125,5 | 184 | 192 | 38 | 6 | 5 | 6200 | 5.35 |
| HMV 26E | M130x2 | 130,5 | 190 | 198 | 38 | 6 | 5 | 6400 | 5.65 |
| HMV 27E | M135x2 | 135,5 | 195 | 204 | 38 | 6 | 5 | 6600 | 5.9 |
| HMV 28E | M140x2 | 140,5 | 200 | 208 | 38 | 7 | 5 | 6800 | 6 |
| HMV 29E | M145x2 | 145,5 | 206 | 214 | 39 | 7 | 5 | 7300 | 6.5 |
| HMV 30E | M150x2 | 150,5 | 211 | 220 | 39 | 7 | 5 | 7500 | 6.6 |
| HMV 31E | M155x3 | 155,5 | 218 | 226 | 39 | 7 | 5 | 8100 | 6,95 |
| HMV 32E | M160x3 | 160,5 | 224 | 232 | 40 | 7 | 6 | 8600 | 7.6 |
| HMV 33E | M165x3 | 165,5 | 229 | 238 | 40 | 7 | 6 | 8900 | 7.9 |
| HMV 34E | M170x3 | 170,5 | 235 | 244 | 41 | 7 | 6 | 9400 | 8.4 |
| HMV 36E | M180x3 | 180,5 | 247 | 256 | 41 | 7 | 6 | 10300 | 9.15 uur |
| HMV 38E | M190x3 | 191 | 259 | 270 | 42 | 8 | 7 | 11500 | 10.5 |
| HMV 40E | M200x3 | 201 | 271 | 282 | 43 | 8 | 8 | 12500 | 11.5 |
| HMV 41E | Tr205x4 | 207 | 276 | 288 | 43 | 8 | 8 | 12800 | 12 |
| HMV 42E | Tr210x4 | 212 | 282 | 294 | 44 | 8 | 9 | 13400 | 12.5 |
| HMV 43E | Tr215x4 | 217 | 287 | 300 | 44 | 8 | 9 | 13700 | 13 |
| HMV 44E | Tr220x4 | 222 | 293 | 306 | 44 | 8 | 9 | 14400 | 13.5 |
| HMV 45E | Tr225x4 | 227 | 300 | 312 | 45 | 8 | 9 | 15200 | 14.5 |
| HMV 46E | Tr230x4 | 232 | 305 | 318 | 45 | 8 | 9 | 15500 | 14.5 |
| HMV 47E | Tr235x4 | 237 | 311 | 326 | 46 | 9 | 10 | 16200 | 16 |
| HMV 48E | Tr240x4 | 242 | 316 | 330 | 46 | 9 | 10 | 16500 | 16 |
| HMV 50E | Tr250x4 | 252 | 329 | 342 | 46 | 9 | 10 | 17600 | 17.5 |
| HMV 52E | Tr260x4 | 262 | 341 | 356 | 47 | 9 | 11 | 18800 | 19.5 |
| HMV 54E | Tr270x4 | 272 | 352 | 368 | 48 | 9 | 12 | 19800 | 20.5 |
| HMV 56E | Tr280x4 | 282 | 363 | 380 | 49 | 9 | 12 | 21100 | 22 |
| HMV 58E | Tr290x4 | 292 | 375 | 390 | 49 | 9 | 13 | 22400 | 22.5 |
| HMV 60E | Tr300x4 | 302 | 386 | 404 | 51 | 10 | 14 | 23600 | 25.5 |
| HMV 62E | Tr310x5 | 312 | 397 | 416 | 52 | 10 | 14 | 24900 | 27 |
| HMV 64E | Tr320x5 | 322 | 409 | 428 | 53 | 10 | 14 | 26300 | 29.5 |
| HMV 66E | Tr330x5 | 332 | 419 | 438 | 53 | 10 | 14 | 27000 | 30 |
| HMV 68E | Tr340x5 | 342 | 430 | 450 | 54 | 10 | 14 | 28400 | 31.5 |
| HMV 69E | Tr345x5 | 347 | 436 | 456 | 54 | 10 | 14 | 29400 | 32.5 |
| HMV 70E | Tr350x5 | 352 | 442 | 464 | 56 | 10 | 14 | 29900 | 35 |
| HMV 72E | Tr360x5 | 362 | 455 | 472 | 56 | 11 | 15 | 31300 | 35,5 |
| HMV 73E | Tr365x5 | 367 | 460 | 482 | 57 | 11 | 15 | 31700 | 38,5 |
| HMV 74E | Tr370x5 | 372 | 466 | 486 | 57 | 11 | 16 | 32800 | 39 |
| HMV 76E | Tr380x5 | 382 | 476 | 498 | 58 | 11 | 16 | 33500 | 40,5 |
| HMV 77E | Tr385x5 | 387 | 483 | 504 | 58 | 11 | 16 | 34700 | 41 |
| HMV 80E | Tr400x5 | 402 | 499 | 522 | 60 | 11 | 17 | 36700 | 45,5 |
| HMV 82E | Tr410x5 | 412 | 510 | 534 | 61 | 11 | 17 | 38300 | 48 |
| HMV 84E | Tr420x5 | 422 | 522 | 546 | 61 | 11 | 17 | 40000 | 50 |
| HMV 86E | Tr430x5 | 432 | 532 | 556 | 62 | 11 | 17 | 40800 | 52,5 |
| HMV 88E | Tr440x5 | 442 | 543 | 566 | 62 | 12 | 17 | 42500 | 54 |
| HMV 90E | Tr450x5 | 452 | 554 | 580 | 64 | 12 | 17 | 44100 | 57,5 |
| HMV 92E | Tr460x5 | 462 | 565 | 590 | 64 | 12 | 17 | 45100 | 60 |
| HMV 94E | Tr470x5 | 472 | 576 | 602 | 65 | 12 | 18 | 46900 | 62 |
| HMV 96E | Tr480x5 | 482 | 587 | 612 | 65 | 12 | 19 | 48600 | 63 |
| HMV 98E | Tr490x5 | 492 | 597 | 624 | 66 | 12 | 19 | 49500 | 66 |
| HMV 100E | Tr500x5 | 502 | 609 | 636 | 67 | 12 | 19 | 51500 | 70 |
| HMV 102E | Tr510x6 | 512 | 624 | 648 | 68 | 12 | 20 | 53300 | 74 |
| HMV 104E | Tr520x6 | 522 | 634 | 658 | 68 | 13 | 20 | 54300 | 75 |
| HMV 106E | Tr530x6 | 532 | 645 | 670 | 69 | 13 | 21 | 56200 | 79 |
| HMV 108E | Tr540x6 | 542 | 657 | 682 | 69 | 13 | 21 | 58200 | 81 |
| HMV 110E | Tr550x6 | 552 | 667 | 693 | 70 | 13 | 21 | 59200 | 84 |
| HMV 112E | Tr560x6 | 562 | 678 | 704 | 71 | 13 | 22 | 61200 | 88 |
| HMV 114E | Tr570x6 | 572 | 689 | 716 | 72 | 13 | 23 | 63200 | 91 |
| HMV 116E | Tr580x6 | 582 | 699 | 726 | 72 | 13 | 23 | 64200 | 94 |
| HMV 120E | Tr600x6 | 602 | 721 | 748 | 73 | 13 | 23 | 67300 | 100 |
| HMV 126E | Tr630x6 | 632 | 754 | 782 | 74 | 14 | 23 | 72900 | 110 |
| HMV 130E | Tr650x6 | 652 | 775 | 804 | 75 | 14 | 23 | 76200 | 115 |
| HMV 134E | Tr670x6 | 672 | 796 | 826 | 76 | 14 | 24 | 79500 | 120 |
| HMV 138E | Tr690x6 | 692 | 819 | 848 | 77 | 14 | 25 | 84200 | 127 |
| HMV 142E | Tr710x7 | 712 | 840 | 870 | 78 | 15 | 25 | 87700 | 135 |
| HMV 150E | Tr750x7 | 752 | 883 | 912 | 79 | 15 | 25 | 95200 | 146 |
| HMV 160E | Tr800x7 | 802 | 936 | 965 | 80 | 16 | 25 | 103900 | 161 |
| HMV 170E | Tr850x7 | 852 | 990 | 1020 | 83 | 16 | 26 | 114600 | 181 |
| HMV 180E | Tr900x7 | 902 | 1043 | 1075 | 86 | 17 | 30 | 124100 | 205 |
| HMV 190E | Tr950x8 | 952 | 1097 | 1126 | 86 | 17 | 30 | 135700 | 218 |
| HMV 200E | Tr1000x8 | 1002 | 1150 | 1180 | 88 | 17 | 34 | 145800 | 239 |
