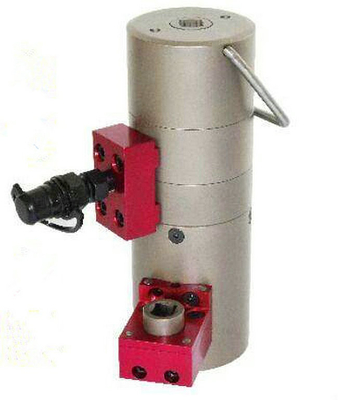

322 de Hydraulische Bout die van KN Cilindertype Hulpmiddelenlidstaten Multi Staged 1500Bar spannen

                      Hydraulische Bout die Cilindertype lidstaten, multi-Opgevoerd Max Pressure 1500Bar spannen

Productmemorandum

meertrappige Bout die Cilindertype lidstaten voor boutkwaliteit 10,9 spannen, beschikbare norm van M16 (5/8“) tot M110 (4 1/4“).

. boutkwaliteiten 5,6, 6,8, 8,8 of 12,9

. verdere technische gegevens

. speciale aangepaste ontwerpen

. vrij van lasten technisch overleg

Het het vastbouten proces

De bout die cilinder spannen wordt ingepast op de bout door middel van een moersleutel van de handtorsie of een agent van de batterijnoot.
De berekende druk wordt geproduceerd door een ITH-hoge drukpomp. Dit leidt tot een torsie en wrijving tot een vrije verlenging van de bout. De hydraulische druk bij de pomp is direct evenredig aan voorlaadt kracht van de bout die cilinder spannen die bij de bout wordt toegepast.
Wanneer de druk is bereikt wordt de noot aangehaald neer door middel van een moersleutel van de handtorsie voor gecontroleerde torsieoutput.

Voordelen om Bout te gebruiken die Cilinders spannen

In het conventionele systeem (de methode van de torsiewaarde) laad kracht voor wordt toegepast door een opzettend proces dat torsie toont en de wrijving bij de noot en de bout door hen samen torqueing beklemtoont. Tijdens dit proces moet het torqueing hulpmiddel tegen aan ogenblik van draadhoogte en de wrijving bij de draad aan beide laydownoppervlakten werken.

Bij het montageproces werpen de draadwrijving, de hoofdwrijving en het ogenblik van draad samen gekomen allen. De draad en het ogenblik van draadhoogte kunnen een waarde van 90% van de definitieve torsiewaarde hebben.

De assemblage prelading toont een hoge die afwijking op de afwijking van de wrijvingwaarden wordt gebaseerd van de draad en onder het hoofd van de volt. De wrijvingwaarde door wrijvingklasse B toont een afwijking van 0,08 tot 0,16, door deze taxeer voorladen kracht kan van ongeveer 100% afwijken.

Ons technisch advies

Zijnd een gehele systeemleverancier worden wij niet bepaald aan één specifieke het vastbouten methode - daarom adviseren wij u objectief en bieden de beste technische en rendabele oplossing aan

Vrij overleg

Contacteer ons op om het even welke vragen betreffende uw boutverbinding of voor om het even welke technische vragen. Wij adviseren u kosteloos en bieden een vrije inspectie aan ter plaatse.

Multi-opgevoerde Bout die Cilindertype lidstaten spannen: Overeenkomstig materiaal

Hydraulisch materiaal: hoge drukslangen | koppelingen | uitsteeksels | koppelingsverdelers | testmaten.

De elektrische, pneumatische, hand en op batterijen reeks van de hoge druk hydraulische pomp

Technische parameters voor verwijzing
